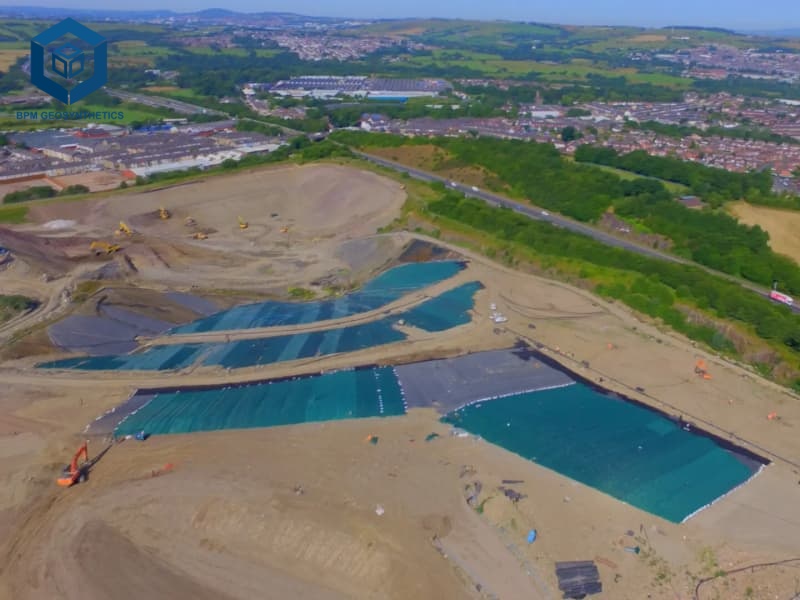

Une membrane d’étanchéité de fond (également appelée système de membrane d’étanchéité de fond ou simplement membrane d’étanchéité) est une barrière imperméable conçue à la base et sur les talus d’une alvéole d’enfouissement de déchets solides. Sa fonction principale est d’empêcher le lixiviat — le liquide contaminé généré par l’infiltration de l’eau à travers les déchets — de s’infiltrer dans le sol et les nappes phréatiques sous-jacentes, protégeant ainsi les aquifères, les cours d’eau et les écosystèmes locaux d’une pollution à long terme.
Dans la plupart des pays développés, les systèmes de membrane d’étanchéité de fond modernes sont composites, conformément à la réglementation en vigueur. La réglementation américaine de l’EPA (40 CFR, partie 258.40), sous-titre D, exige que chaque nouvelle unité de décharge de déchets solides municipaux (MSWLF) et son extension latérale soient équipées d’une membrane composite comprenant :
Une couche supérieure : une membrane souple (FML), presque toujours en géomembrane de polyéthylène haute densité (PEHD) d’une épaisseur minimale de 1,5 mm (60 mils) (0,76 mm minimum pour les autres matériaux approuvés).
Une couche inférieure : au moins 60 cm (2 pieds) de sol compacté présentant une conductivité hydraulique ≤ 1 × 10⁻⁷ cm/s, ou une alternative aux performances équivalentes, telle qu’une membrane géosynthétique d’argile (GCL).
Cette conception à deux couches réduit considérablement le taux de fuite par rapport à une membrane d’argile simple. Les données de terrain provenant de décharges en exploitation avec des revêtements composites montrent des taux de fuite souvent inférieurs à 1 à 5 litres par hectare et par jour lorsque les relevés électriques de localisation des fuites ne détectent aucun défaut ou presque aucun défaut, contre des centaines à des milliers de litres par hectare et par jour dans les cellules historiques à revêtement d’argile unique.
1. Pourquoi les décharges à revêtement de fond sont devenues obligatoires
Avant les révisions de 1991 du sous-titre D, de nombreuses décharges américaines reposaient uniquement sur des sols naturels ou de minces couches d’argile compactée. Ces systèmes ont permis une migration importante du lixiviat car :
la conductivité hydraulique naturelle du sol se situe généralement entre 10⁻⁵ et 10⁻⁷ cm/s (même l’argile compactée atteint rarement une valeur inférieure à 10⁻⁸ cm/s de manière constante) ;
de petites fissures, des fissures de dessiccation ou des défauts de construction ont créé des voies d’écoulement préférentielles ;
l’accumulation de lixiviat (souvent supérieure à 1–3 m) a entraîné un écoulement advectif à travers toutes les imperfections ;
des études de l’EPA menées dans les années 1980 ont montré que les décharges non revêtues ou revêtues d’une seule couche provoquaient fréquemment des panaches de pollution des eaux souterraines présentant des concentrations élevées d’azote ammoniacal (> 100 mg/L), de chlorures (> 1 000 mg/L), de métaux lourds (Cd, Pb, Cr), de composés organiques volatils (COV) et de précurseurs de PFAS. L’exigence d’une membrane composite a réduit ce risque de 4 à 6 ordres de grandeur grâce à l’effet synergique de la géomembrane (flux advectif quasi nul) et de la couche de sol/GCL à faible perméabilité (transport dominé par la diffusion uniquement).
Des exigences similaires existent à l’échelle mondiale :
Union européenne – La directive 1999/31/CE relative à la mise en décharge et la décision 2003/33/CE du Conseil imposent au moins une barrière hydraulique et une barrière géologique (ou équivalent) pour les décharges de déchets non dangereux ; les systèmes à double membrane sont courants pour les déchets dangereux.
Canada – Les normes provinciales (par exemple, le règlement 232/98 de l’Ontario) exigent des membranes composites et la collecte des lixiviats.
Australie – Les lignes directrices de l’ANZECC préconisent généralement des membranes composites doubles pour les sites à haut risque.
Chine – La norme GB 18599-2020 exige des membranes composites pour les décharges de déchets ménagers.
2. Composants essentiels d’un système moderne de décharge à membrane de fond
Un système typique de membrane de fond monocomposite (le plus courant pour les décharges de déchets ménagers relevant du sous-titre D) est construit de bas en haut comme suit :
2.1 Géomembrane De Fond D’un Centre D’enfouissement Technique – Préparation du sol de fondation
Compacté à ≥ 95 % de la densité Proctor standard
Surface lisse, exempte de pierres > 12 mm, de racines et de débris
Pente généralement de 2 à 5 % vers les bassins de collecte des lixiviats
2.2 Géomembrane De Fond D’un Centre D’enfouissement Technique – Couche secondaire de collecte des lixiviats/détection des fuites (uniquement dans les systèmes à double membrane)
Couche de drainage en géonet ou géocomposite
Capacité d’écoulement dans le plan ≥ 5 à 1,0 L/s/m sous une charge de 200 kPa
Tuyaux de collecte perforés en PEHD avec une pente ≥ 1 %
2.3 Géomembrane De Fond D’un Centre D’enfouissement Technique – Géomembrane secondaire (double membrane uniquement)
Généralement en PEHD de 60 mils ou de 80 mils pour une redondance accrue
2.4 Géomembrane De Fond D’un Centre D’enfouissement Technique – Drainage secondaire / géotextile de coussin
Géotextile non tissé aiguilleté ≥ 300–500 g/m²
Protège la géomembrane secondaire contre la perforation
2.5 Géomembrane De Fond D’un Centre D’enfouissement Technique – Décharge avec couche d’étanchéité inférieure – Barrière hydraulique inférieure
Couche d’argile compactée (CCL) → ≥ 6 m d’épaisseur, k ≤ 1 × 10⁻⁷ cm/s
OU couche d’argile géosynthétique (GCL) → masse de bentonite ≥ 3,5–5 kg/m², k hydraté ≈ 5 × 10⁻⁹ à 10⁻¹¹ cm/s sous contrainte de confinement
2.6 Géomembrane De Fond D’un Centre D’enfouissement Technique – Décharge avec couche d’étanchéité primaire – Géomembrane
PEHD lisse ou texturé, minimum 1,5 mm (60 mil) selon le sous-titre D lorsque du PEHD est utilisé
Texturé sur les pentes pour réduire le frottement à l’interface (angle de frottement maximal) ≥28–35°)
2.7 Géomembrane De Fond D’un Centre D’enfouissement Technique – Système primaire de collecte et d’évacuation des lixiviats (LCRS)
Couche de drainage granulaire ≥300 mm d’épaisseur, k ≥ 10⁻² cm/s
OU couche de drainage géocomposite (conception moderne privilégiée)
Tuyaux de collecte perforés en PEHD (150–200 mm Ø), espacement de 15 à 60 m, pente ≥1 %
Géotextile filtrant (non tissé, AOS 15–0,25 mm, permittivité ≥0,5 s⁻¹)
2.8 Géomembrane De Fond D’un Centre D’enfouissement Technique – Géotextile de protection
≥300–600 g/m² non tissé aiguilleté Protège la géomembrane primaire des dommages liés à la mise en place des déchets
3. Spécifications techniques clés – GRI-GM13 pour les géomembranes d’étanchéité en PEHD pour décharges
La spécification GM13 du Geosynthetic Research Institute (GRI) est la norme mondiale de facto pour les géomembranes en PEHD utilisées en décharge. Principales exigences minimales pour une géomembrane lisse en PEHD de 1,5 mm (60 mil) (épaisseur de base la plus courante) :
Épaisseur : ≥ 50 mm (± 15 %)
Densité : ≥ 940 g/cm³
Propriétés de traction (dans chaque direction, ASTM D6693) :
Limite d’élasticité : ≥ 22 kN/m²
Résistance à la rupture : ≥ 40 kN/m²
Allongement à la limite d’élasticité : ≥ 12 %
Les fabricants haut de gamme dépassent généralement ces valeurs minimales :
OIT HP ≥ 500–800 min
ESCR ≥ 2 000–5 000 h (résines bimodales)
Résistance à la rupture en traction ≥ 50–80 kN/m
4. Systèmes à double revêtement – Déchets dangereux et bassins de déchets ménagers à haut risque
Pour les décharges de déchets dangereux relevant du sous-titre C (40 CFR 264.301) et certains bassins de déchets ménagers à haut risque, les systèmes à double revêtement sont obligatoires :
Revêtement composite primaire (PEHD + GCL/CCL)
Revêtement composite secondaire (PEHD + GCL/CCL)
Zone de détection des fuites entre les revêtements : géotextile/couche de drainage géocomposite + canalisations de collecte
Les systèmes de détection des fuites doivent évacuer les liquides jusqu’à une hauteur de 30 cm et permettre une identification rapide des brèches dans le revêtement primaire.
De nombreux États exigent désormais des systèmes à double revêtement pour :
Les bassins de déchets ménagers à forte teneur en matières organiques ou les exploitations de bioréacteurs
Les bassins situés à proximité d’aquifères à source unique
Les extensions verticales avec des talus abrupts
5. Exigences relatives au niveau de lixiviat et au système de collecte
Le sous-titre D exige que le système de collecte et d’évacuation des lixiviats (SCEL) maintienne en permanence un niveau de lixiviat inférieur à 30 cm (12 po) au-dessus de la membrane d’étanchéité.
Paramètres de conception typiques des systèmes de drainage à faible charge (LCRS) :
Couche de drainage granulaire – épaisseur minimale de 300 mm, k ≥ 10⁻² cm/s
Drainage géocomposite (solution privilégiée actuellement) – débit dans le plan ≥ 5–1,0 L/s/m sous 200 kPa
Tuyaux de collecte perforés – PEHD, diamètre de 150 à 200 mm, espacement de 15 à 60 m, pente ≥ 1 %
Géotextile filtrant – non tissé, AOS de 15 à 0,25 mm, permittivité ≥ 0,5 s⁻¹
Les couches géocomposites ont largement remplacé le drainage granulaire dans les nouvelles cellules car elles :
réduisent l’épaisseur de construction (8 à 12 mm contre 300 mm)
augmentent la capacité d’écoulement sous charge
éliminent les coûts de transport et de mise en place des granulats
minimisent le risque de colmatage biologique
6. Assurance qualité de la construction (AQC) – Essentielle pour une étanchéité parfaite Performance
Même les meilleurs matériaux sont inefficaces sans une installation correcte. Les principaux éléments d’assurance qualité (AQ) sont les suivants :
Préparation du support : lisse, compacté, exempt de pierres > 12 mm
Disposition des panneaux : minimiser les joints, orienter les rouleaux perpendiculairement à la pente
Soudage : soudage à chaud double passe pour ≥ 90 % des joints ; cordon d’extrusion pour les réparations
Essais destructifs : essais de pelage et de cisaillement sur éprouvettes tous les 500 à 1 000 m linéaires
Essais non destructifs : test à la lance à air comprimé, à la boîte à vide, par ultrasons, par étincelage
Localisation des fuites électriques : contrôle à 100 % des géomembranes conductrices (ASTM D7240)
Contrôle AQ indépendant : inspection par un organisme tiers tout au long du déploiement et du soudage
7. Tendances émergentes dans la conception des géomembranes de fond de décharge
Couche conductrice en PEHD imprégnée de noir de carbone permettant une localisation électrique des fuites à 100 % après la mise en place des déchets
Géomembranes texturées : augmentation du frottement à l’interface sur les talus (angle de frottement maximal ≥ 28–35°)
Résines PEHD bimodales : amélioration de la durée de vie des fluides critiques (> 2 000–5 000 h) et du temps d’épuisement des antioxydants
PEHD à contenu recyclé : 10 à 30 % de résine recyclée post-industrielle dans les couches non critiques
Drainage géocomposite : remplacement du drainage granulaire dans les zones de recherche et de détection des fuites
Intégration de panneaux photovoltaïques flottants : géomembranes en PEHD avec systèmes de ballast pour les bassins de lixiviation couverts de panneaux solaires
8. Comparaison des coûts du cycle de vie – Composite PEHD vs Alternatives
Coûts d’installation typiques en 2025 (marché américain, couche primaire en PEHD de 1,5 mm + couche secondaire en GCL) :
Composite PEHD + GCL → 8–14 $/m²
Double couche PEHD + GCL → 12–20 $/m²
Argile compactée uniquement (lorsque autorisé) → 15–30 $/m² (coûts de terrassement plus élevés)
Les économies réalisées grâce aux géomembranes composites en PEHD comprennent :
Réduction de la fréquence et du coût de la surveillance des eaux souterraines
Diminution des volumes de lixiviat nécessitant un traitement (souvent de 0,50 à 5,00 $/m³)
Évitement des interventions correctives (les systèmes de pompage et de traitement peuvent coûter entre 5 et 50 millions de dollars sur 30 ans)
Les géomembranes lisses en PEHD de BPM offrent fréquemment un coût des matériaux inférieur de 25 à 45 % à celui des marques nord-américaines ou européennes comparables, tout en respectant ou en dépassant les exigences de la norme GRI-GM13.
9. Avantages des géosynthétiques BPM – Géomembrane lisse en PEHD pour revêtement de fond de décharge

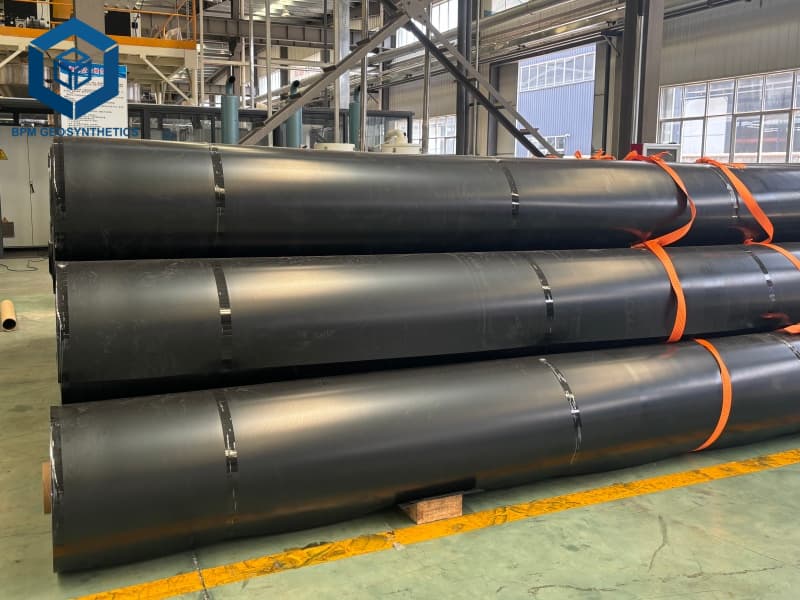

Best Project Material Co., Ltd (BPM Géomembrane) propose une gamme complète de géomembranes, dont la géomembrane lisse en PEHD, qui se distingue comme l’une des solutions les plus performantes pour les systèmes de revêtement de fond de décharge à l’échelle mondiale.
Principaux avantages :
Conformité totale à la norme GRI-GM13 : respecte ou dépasse toutes les exigences minimales en matière d’épaisseur, de résistance à la traction, à la déchirure, à la perforation, à l’ESCR (> 1 000 h), à l’OIT (> 100 min en cycle standard / > 400 min en cycle haute pression) et de dispersion du noir de carbone (catégories 1 et 2).
Propriétés mécaniques élevées : limite d’élasticité à la traction de 11 à 44 kN/m, résistance à la rupture de 20 à 80 kN/m, allongement ≥ 700 %, résistance à la perforation de 240 à 960 N.
Durabilité supérieure à long terme : des tests d’immersion indépendants dans du lixiviat démontrent une rétention de plus de 85 % des propriétés de traction après vieillissement accéléré.
Production de rouleaux larges : jusqu’à 8,0 m de largeur → 15 à 30 % de joints en moins par rapport aux rouleaux plus étroits, ce qui réduit considérablement les risques de défauts.
Rentabilité très compétitive : coût du matériau au m² généralement 25 à 45 % inférieur à celui des produits nord-américains ou européens équivalents, tout en maintenant… Conformité totale à la norme GRI-GM13
Expérience probante sur le terrain : des centaines de millions de m² installés dans le monde entier dans des décharges de déchets solides municipaux, des bassins de stockage de déchets dangereux, des bassins de lixiviation minière et des installations de confinement industrielles
Assurance qualité et conformité réglementaire : production certifiée ISO 9001 et ISO 14001, vérification par un laboratoire tiers indépendant, certification NSF-61 disponible pour certaines formulations, traçabilité complète et documentation de contrôle qualité
10. Conclusion
Le système d’étanchéité de fond de décharge – généralement une membrane composite en PEHD de 60 mil posée sur une géomembrane GCL ou CCL, surmontée d’un système efficace de collecte et d’évacuation des lixiviats – demeure la pierre angulaire de l’ingénierie moderne de confinement des déchets. Il réduit le risque de migration des lixiviats de 4 à 6 ordres de grandeur par rapport aux décharges historiques non revêtues ou revêtues d’une simple couche d’argile, protégeant ainsi les ressources en eaux souterraines pour des générations.
Agru America établit la norme en matière de précision de fabrication et d’uniformité d’épaisseur, Solmax est leader dans la technologie des résines bimodales et offre une résistance supérieure à la fissuration sous contrainte, tandis que BPM Geosynthetics propose l’un des rapports qualité-prix les plus attractifs du marché mondial en 2025-2026.
Lors de la conception ou de la spécification des géomembranes de fond de décharge, privilégiez :
la conformité totale à la norme GRI-GM13 avec des marges importantes sur les paramètres critiques
une rétention d’OIT et une ESCR éprouvées à long terme dans les environnements de lixiviation
des rouleaux larges pour minimiser les joints sur le terrain et les défauts d’installation
des installateurs qualifiés bénéficiant d’un contrôle qualité rigoureux
un contrôle de la présence de fuites électriques après l’installation
Pour les projets de décharge où la conformité réglementaire, l’efficacité de l’installation et la performance économique sont des priorités essentielles, les géomembranes lisses en PEHD de BPM offrent une combinaison exceptionnelle de fiabilité technique, de durabilité éprouvée et de valeur globale pour le projet.
