Guide Ultime Des Systèmes De Revêtement De Décharge

Les systèmes d’étanchéité des décharges sont des barrières imperméables conçues pour constituer la protection fondamentale contre la contamination des eaux souterraines dans les installations modernes de gestion des déchets solides. Un système d’étanchéité correctement conçu et installé empêche le lixiviat – le liquide qui se forme lorsque l’eau s’infiltre à travers les déchets et se charge de contaminants dissous et en suspension – de migrer vers le sol sous-jacent, les aquifères ou les cours d’eau de surface.

Conformément à la réglementation américaine EPA (40 CFR, partie 258), les nouvelles décharges de déchets solides municipaux et leurs extensions latérales doivent intégrer une membrane composite comprenant :

une membrane supérieure : membrane souple, généralement une géomembrane en polyéthylène haute densité (PEHD) de 1,5 mm d’épaisseur ;

une couche inférieure : au moins 60 cm de sol compacté présentant une conductivité hydraulique ≤ 1 × 10⁻⁷ cm/s.

Cette configuration composite est obligatoire, sauf si une solution alternative approuvée par l’État démontre une performance équivalente ou supérieure en matière de prévention de la migration du lixiviat vers la nappe phréatique superficielle au point de conformité concerné.

Le même principe s’applique dans de nombreuses autres juridictions :

Directive européenne relative à la mise en décharge (1999/31/CE) → exige au moins une barrière hydraulique et une barrière géologique, ou un dispositif équivalent.

Canada (normes provinciales, par exemple le Règlement de l’Ontario 232/98) → revêtement composite et collecte des lixiviats.

Australie (lignes directrices de l’ANZECC) → systèmes à double revêtement courants pour les cellules de déchets dangereux.

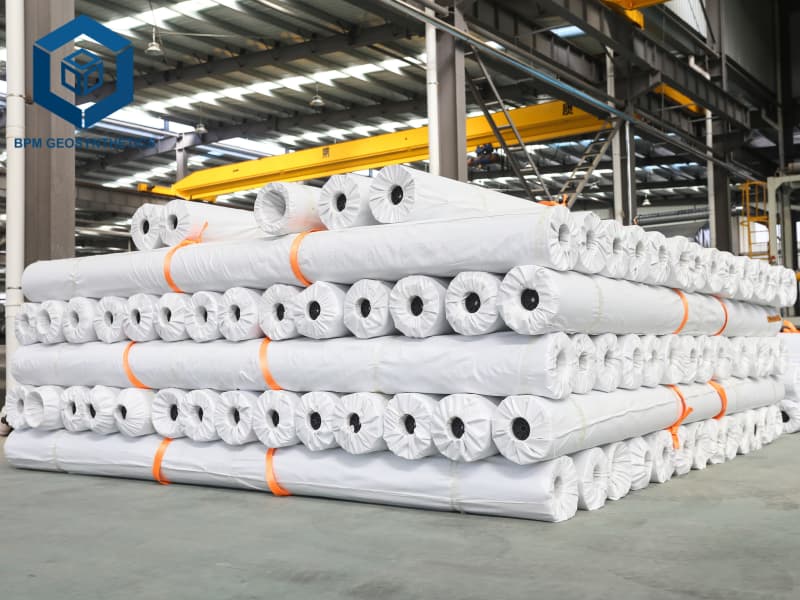

BPM Fabricant Professionnel de Geomembrane sur Mesure

1. Pourquoi les systèmes d’étanchéité des décharges sont-ils essentiels ?

La production de lixiviat dans une décharge non étanche ou mal étanche peut atteindre 0,1 à 0,5 m³ par tonne de déchets et par an en climat humide. Sans confinement, les contaminants, notamment les métaux lourds (Cd, Pb, Hg), l’azote ammoniacal, les composés organiques chlorés, les PFAS et les microplastiques, peuvent migrer verticalement et latéralement, atteignant souvent les eaux souterraines en 5 à 30 ans, selon l’épaisseur de la zone non saturée et la conductivité hydraulique.

Les géomembranes composites modernes réduisent ce flux de 4 à 6 ordres de grandeur par rapport aux sols argileux naturels seuls. Les contrôles électriques de localisation des fuites sur les cellules en exploitation montrent systématiquement zéro à moins de 5 fuites par hectare lorsque les installateurs respectent les bonnes pratiques (soudage par fusion à triple coin, essais destructifs et non destructifs des joints, contrôle d’étanchéité sous vide à 100 % des soudures par extrusion, balayage électrique à 100 % des géomembranes conductrices).

2. Géomembrane primaire : PEHD – La norme industrielle

La géomembrane en polyéthylène haute densité (PEHD) est le matériau de revêtement primaire dominant depuis le début des années 1990. Les principaux avantages sont les suivants :

Perméabilité extrêmement faible : 10⁻¹¹ à 10⁻¹³ cm/s (GRI-GM13)

Large résistance chimique : stable à un pH de 2 à 13, en présence de fortes concentrations d’ammoniac, de chlorures, de composés organiques volatils et de métaux lourds

Résistance à la traction élevée : limite d’élasticité de 22 à 44 kN/m, résistance à la rupture de 40 à 80 kN/m (épaisseur de 1,5 à 2,5 mm)

Excellente résistance à la fissuration sous contrainte : ≥ 1 000 h (ASTM D1693, entaille de 10 %) pour les résines bimodales modernes

Fiabilité des soudures : les soudures d’angle à chaud ou par extrusion atteignent ≥ 90 à 100 % de la résistance de la tôle d’origine (ASTM D6392)

Stabilité aux UV : résistance conservée ≥ 50 % après 1 600 à 5 000 h de vieillissement accéléré à l’arc au xénon (sous protection)

Modélisation de la durée de vie : Rowe et al. Les modèles d’épuisement des antioxydants prévoient une durée de vie de 50 à plus de 200 ans lorsqu’ils sont recouverts d’au moins 1 m de sol protecteur

La norme GRI-GM13 (révision la plus récente) est la spécification minimale reconnue mondialement pour les géomembranes en PEHD utilisées dans les applications de décharge. Exigences minimales clés (PEHD lisse de 1,5 mm) :

Épaisseur : ≥ 1,50 mm ± 15 %
Densité : ≥ 0,940 g/cm³
Propriétés de traction (dans chaque direction) : limite d’élasticité ≥ 22 kN/m, résistance à la rupture ≥ 40 kN/m, allongement à la limite d’élasticité ≥ 12 %, à la rupture ≥ 700 %
Résistance au déchirement : ≥ 200 N
Résistance à la perforation : ≥ 320 N
Teneur en noir de carbone : 2–3 %
Temps d’induction à l’oxydation (TIO) : ≥ 100 min (standard), ≥ 400 min (haute pression)
Résistance à la compression dynamique (ESCR, entaille de 10 %) : ≥ 1 000 h (F20)
Stabilité dimensionnelle : ± 2 %

3. Barrière secondaire : Géomembrane d’argile (GCL) vs Géomembrane d’argile compactée (CCL)

La sous-section D exige que la couche inférieure de la membrane composite soit :

≥ 0,6 m (2 pi) d’argile compactée avec un coefficient de perméabilité k ≤ 1 × 10⁻⁷ cm/s, ou

une alternative aux performances équivalentes (p. ex., une GCL).

Les géomembranes d’argile (GCL) sont constituées d’une couche d’argile bentonitique sodique (environ 3,5 à 5 kg/m²) prise en sandwich entre deux géotextiles (généralement un non-tissé en haut et un tissé en bas). Lors de l’hydratation, la bentonite gonfle pour former une barrière à faible perméabilité (k ≈ 5 × 10⁻⁹ à 5 × 10⁻¹¹ cm/s sous une contrainte de confinement de 7 à 200 kPa).

Avantages du GCL par rapport au CCL :

Profil plus mince (8 à 12 mm contre 600 mm) → volume d’excavation réduit

Installation plus rapide (rouleaux de 4 à 6 m de large × 30 à 50 m de long)

Coût de construction inférieur dans de nombreuses régions

Capacité d’auto-réparation (la migration de bentonite colmate les petites perforations)

Performances équivalentes ou supérieures pour de nombreuses compositions de lixiviat

Inconvénients :

Faible résistance au cisaillement interne → nécessite une analyse approfondie de la stabilité des pentes

Risque d’échange cationique (Na⁺ → Ca²⁺) dans le lixiviat riche en calcium → augmentation de la perméabilité

Fissuration par dessiccation en cas d’exposition prolongée

4. Système de collecte et d’évacuation des lixiviats (SCEL)

Le SCEL est installé au-dessus de la géomembrane primaire et doit maintenir le niveau de lixiviat inférieur à 30 cm (12 po) au-dessus de la membrane (40 CFR 258.40).

Composants typiques d’un système de drainage à faible charge (LCRS) :

Couche de drainage granulaire : 300 mm (12 po) minimum de gravier propre ou de pierre concassée, conductivité hydraulique ≥ 10⁻² cm/s

Couche de drainage géocomposite (de préférence) : géonet ou géocomposite avec une capacité d’écoulement dans le plan ≥ 0,5–1,0 L/s/m sous une charge de 200 kPa

Tuyaux de collecte perforés en PEHD : diamètre de 150 à 200 mm, espacement de 15 à 60 m, pente ≥ 1 % vers les puisards

Géotextile filtrant : non tissé aiguilleté, granulométrie de 15 à 0,25 mm, permittivité ≥ 0,5 s⁻¹ pour éviter le colmatage

Les conceptions modernes utilisent de plus en plus le drainage géocomposite sur les couches granulaires pour :

réduire l’épaisseur de la construction (8 à 12 mm au lieu de 300 mm)

augmenter la capacité d’écoulement sous charge

éliminer le transport des granulats et frais de placement

5. Couches de protection et de filtration

Une couche de géotextile non tissée (≥ 300–500 g/m²) est placée directement au-dessus de la géomembrane principale afin de la protéger contre les perforations causées par les déchets ou le gravier LCRS.

Propriétés clés :

Masse surfacique ≥ 300–600 g/m²
Résistance à la perforation (CBR) ≥ 400–1 200 N
Permittivité ≥ 5–1,0 s⁻¹
AOS (O₉₅) 10–0,25 mm

Dans les systèmes à double membrane, une seconde couche de géotextile sépare généralement la géomembrane principale du gravier LCRS.

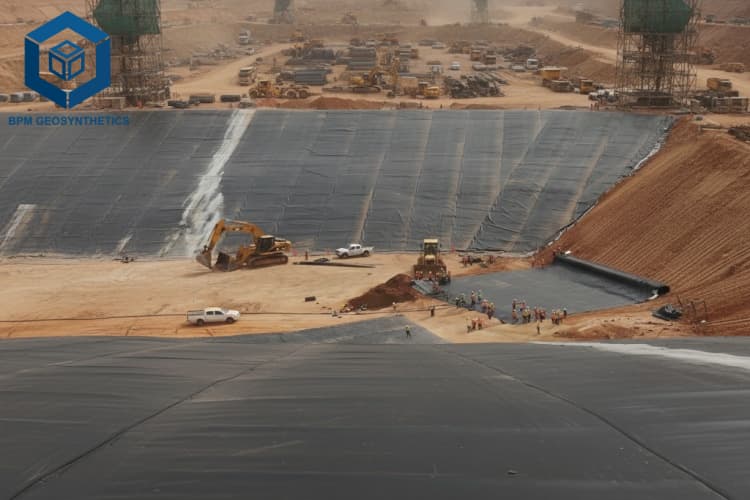

Systèmes De Revêtement De Décharge Géo Membrane pour Décharges et Exploitations Minières

6. Système de couverture finale

Le sous-titre D exige une couverture finale minimisant l’infiltration et l’érosion après fermeture (40 CFR 258.60) :

Couche d’infiltration : ≥ 46 cm (18 po) de matériau terreux avec une perméabilité k ≤ à celle de la membrane de fond (ou ≤ 10⁻⁵ cm/s)

Couche anti-érosion : ≥ 15 cm (6 po) de terre végétale capable de supporter la végétation indigène

Géomembrane de couverture (facultative mais courante) : PEBDL ou PEHD de 0,5 à 1 mm (20 à 40 mils)

Couche de drainage (facultative) : géocomposite ou granulaire

Couche de captage des gaz (requise pour l’extraction active des gaz)

Les couvertures modernes utilisent de plus en plus de PEHD ou de PEBDL texturé associé à de la terre végétalisée pour atteindre une perméabilité effective < 10⁻⁷ cm/s.

7. Systèmes à double membrane pour les déchets dangereux et les sites à haut risque

Les décharges de déchets dangereux relevant du sous-titre C (40 CFR 264.301) doivent être équipées de systèmes à double membrane :

Membrane composite primaire (PEHD + GCL/CCL)

Membrane composite secondaire (PEHD + GCL/CCL)

Système de détection des fuites entre les membranes (granulaire ou géocomposite avec canalisations de collecte)

De nombreux États exigent désormais une double membrane pour certaines cellules ou extensions de décharges de déchets ménagers présentant une forte concentration de lixiviat ou situées à proximité de sources d’eau potable.

8. Tendances émergentes et innovations dans la conception des géomembranes d’étanchéité pour décharges

Couche conductrice en PEHD imprégnée de noir de carbone permettant un contrôle électrique à 100 % de la localisation des fuites après la mise en place des déchets

Géomembranes texturées : augmentation du frottement à l’interface sur les pentes (angle de frottement maximal ≥ 6–0,9)

Résines PEHD bimodales : amélioration de la capacité de rétention d’énergie (ESCR) (> 2 000–5 000 h) et réduction de l’épuisement des antioxydants à long terme

PEHD à contenu recyclé : 10 à 30 % de résine recyclée post-industrielle dans les couches non critiques

Drainage géocomposite : remplacement des couches de drainage granulaires dans les zones de stockage et de détection des fuites

Intégration de panneaux photovoltaïques flottants : géomembranes en PEHD avec systèmes de ballast pour les réservoirs couverts de panneaux solaires

Ces innovations améliorent la constructibilité, réduisent les risques de fuites à long terme et soutiennent les objectifs de l’économie circulaire.

9. Bonnes pratiques d’installation des géomembranes d’étanchéité pour décharges

La réussite dépend fortement de la qualité de l’installation :

Préparation du support : lisse, compacté, sans aspérités > 12 mm
Disposition des panneaux : minimiser les joints, orienter les rouleaux perpendiculairement à la pente
Soudage : soudage à chaud (double passe) ou soudage d’angle par extrusion ; température ambiante de 5 à 40 °C, vent inférieur à 25 km/h
Essais destructifs : essais de pelage et de cisaillement sur éprouvettes tous les 500 à 1 000 m linéaires
Essais non destructifs : test à la lance à air comprimé, à la boîte à vide, par ultrasons, par étincelles
Localisation des fuites électriques : contrôle à 100 % des géomembranes conductrices
Contrôle qualité : inspection par un organisme tiers indépendant tout au long du déploiement et du soudage

Un seul trou d’épingle non détecté peut entraîner une fuite de plus de 1 000 à 10 000 L/an dans une cellule à haute pression.

10. Comparaison des coûts du cycle de vie – PEHD vs Alternatives

Coûts d’installation typiques en 2025 (marché américain, membrane d’étanchéité de base en PEHD de 1,5 mm + GCL) :

Composite PEHD + GCL → 8–14 $/m²
Double PEHD + GCL → 12–20 $/m²
Argile compactée uniquement (lorsque autorisé) → 15–30 $/m² (travaux de terrassement plus importants)

Les économies réalisées grâce au PEHD sur le cycle de vie comprennent :

Réduction des coûts de surveillance des eaux souterraines
Diminution des volumes de lixiviat à traiter
Évitement des mesures correctives (les systèmes de pompage et de traitement peuvent coûter de 5 à 50 millions de dollars sur 30 ans)

11. Avantages des géosynthétiques BPM – Géomembrane lisse en PEHD pour applications en décharge

Best Project Material Co., Ltd (BPM Géomembrane) fournit une gamme complète de géomembranes, dont la géomembrane lisse en PEHD qui offre l’un des meilleurs rapports qualité-prix au monde pour les systèmes de fondation et de couverture des décharges. Principaux avantages :

Conformité totale à la norme GRI-GM13 : satisfait ou dépasse toutes les exigences en matière d’épaisseur, de traction, de déchirure, de perforation, d’ESCR (> 1 000 h), d’OIT (> 100 min en cycle standard / > 400 min en cycle haute pression) et de dispersion du noir de carbone (catégories 1 et 2).

Propriétés mécaniques élevées : limite d’élasticité en traction de 11 à 44 kN/m, résistance à la rupture de 20 à 80 kN/m, allongement ≥ 700 %, résistance à la perforation de 240 à 960 N.

Excellente durabilité à long terme : des tests d’immersion indépendants dans du lixiviat démontrent une rétention des propriétés de traction supérieure à 85 % après vieillissement accéléré.

Production de rouleaux larges : jusqu’à 8 m de largeur, soit 15 à 30 % de joints en moins par rapport aux rouleaux de 5 à 6 m, ce qui réduit considérablement le risque de défauts.

Rentabilité très compétitive : coût des matériaux au m² généralement 25 à 45 % inférieur à celui des produits nord-américains ou européens équivalents, tout en conservant une qualité optimale. Conformité à la norme GRI-GM13

Performance éprouvée sur le terrain → Des centaines de millions de m² installés dans des décharges de déchets solides municipaux, des bassins de stockage de déchets dangereux, des installations minières et des enceintes de confinement industrielles à travers le monde

Assurance qualité et conformité → Production certifiée ISO 9001 et 14001, vérification par un laboratoire tiers, certification NSF-61 disponible pour certaines formulations, traçabilité complète et documentation de contrôle qualité

Systèmes De Revêtement De Décharge Géomembrane PVC pour le Confinement des Déchets en Décharge

12. Conclusion

Les systèmes d’étanchéité des décharges demeurent la pierre angulaire de la gestion moderne des déchets, protégeant les eaux souterraines et de surface de la migration des lixiviats pendant des décennies, voire des siècles. La membrane composite – géomembrane en PEHD sur GCL ou CCL, recouverte d’une membrane de rétention des lixiviats (LCRS) efficace – est devenue la norme mondiale depuis la réglementation de 1991 (Subtitle D).

Agru America est la référence en matière de précision de fabrication et d’uniformité d’épaisseur, Solmax est leader dans le domaine des résines bimodales et de la résistance à la fissuration sous contrainte, tandis que BPM Geosynthetics offre l’un des meilleurs rapports qualité-prix du marché en 2025-2026.

Lors de la conception ou de la spécification des géomembranes d’étanchéité pour décharges, privilégiez :

la conformité totale à la norme GRI-GM13 avec des marges positives

une rétention d’OIT et une ESCR éprouvées à long terme
des rouleaux larges pour minimiser les joints sur site
des installateurs qualifiés supervisés par un organisme d’assurance qualité (CQA)
un contrôle de fuite électrique après installation

Pour les projets où la conformité réglementaire, l’efficacité de l’installation et une rentabilité optimale sont essentielles, les géomembranes lisses en PEHD de BPM offrent une combinaison exceptionnelle de performance, de fiabilité et de valeur ajoutée.
